跨平台覆盖管线生命周期的综合管线信息系统及其应用

来源:《测绘通报》 作者:许飞,陈祥,谢步祺,王杰 2016-07-15
分享至:



1.浙江中海达空间信息技术有限公司,浙江,德清 313200


1.引言

随着经济的发展、城市规模的扩大和现代化程度的不断提高,作为城市生命线的地下管网也越来越庞大、密集,其种类也越来越繁多。国内绝大部分城市在以前对城市地下管网缺乏系统的管理和长期的规划,从而导致全国范围内大大小小的管线事故频发,管线埋设重复施工情况严重。虽然国务院办公厅为此印发了《关于加强城市地下管线建设管理的指导意见》(国办发〔2014〕27号),要求所有县级以上城市建立综合管理信息系统;但从长远的眼光来看,卓有成效的城市综合管线系统应该不仅仅是对现有管线数据的普查管理,还要城市建设规划决策角度出发,能够便捷高效地对于地下管线工程的设计、审批、施工、监管、维护等环节实现地下管网资料管理的全面化和自动化。因此跨平台(PC端、移动端)覆盖管线整个生命周期的综合管线系统应运而生。


2.技术实现

2.1.系统基本框架

系统采用成熟的“数据层→服务层→应用层”设计。

在应用层面有面对数据管理维护人员的数据管理系统,面向数据使用和决策人员的查询展示系统,有面向管线生命周期相关业务人员的PC端系统和移动端系统。

每类不同用户面对的系统所需要的功能服务有共性也有差异性,根据具体需求,设计有管线数据服务、GIS底图服务、管线分析功能服务、管控业务接口服务。四类服务分别职称对自身有需求的系统。

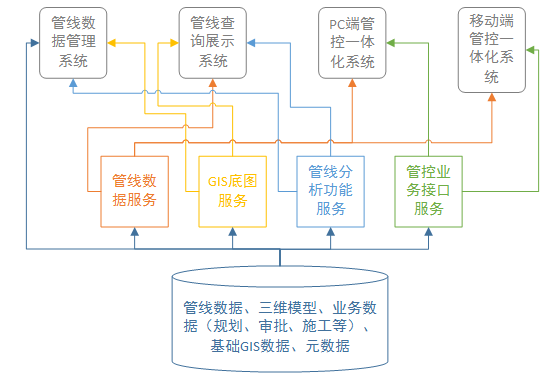

所有服务数据存储与服务器中。整体架构图如下:



2.2.关键业务流程

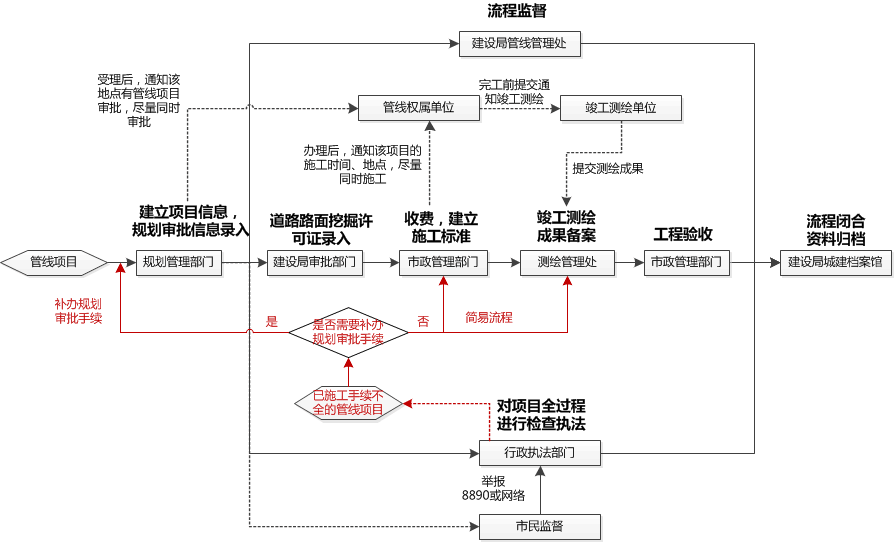

整个系统有别于面对单一用户的传统GIS系统的关键业务是横跨一个城市的规划部门、建设部门、市政管理部门、行政执法部门、档案管理部门,并将市民监管吸纳近来,形成完整的管线相关业务管理的业务流程。而不仅仅是对管线现状数据进行管理。各个环节之间的业务关系如下图:



2.3.涉及的相关技术

为了满足以上用户需求和系统设计,需要涉及的技术包括GIS平台技术、数据库技术、WEB交互技术、Android移动端交互技术、IOS移动端交互技术。

使用的计算机语言主要有.net系列、JAVA。


3.应用案例

以上系统目前已经在浙江省金华市实施完毕,目前处于试运行阶段。

3.1.管线数据管理系统典型功能

管线数据管理系统重点是数据管理,最具代表性的是数据入库更新、数据提取、数据质检。

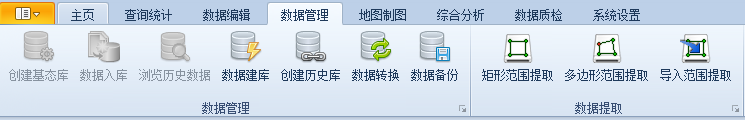

如下图此系列工具包括了:数据建库、数据库备份、数据入库、历史数据浏览、数据转换和多类数据提取功能。




数据质检系列工具可以设定质检规则,根据具体需求配置质检方案,使用保存的方案执行质量检查等功能。


3.2.管线查询展示系统典型功能

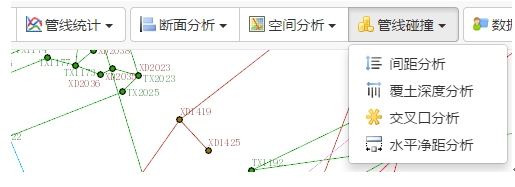

管线查询展示系统除了显示管线数据,查询统计管线的属性信息外,还具备了丰富的分析功能,如断面分析、碰撞分析、空间分析等。


3.3.PC端管控一体化系统典型功能

管控一体化系统使用天地图作为系统的底图服务,以应对基于互联网来实现跨部门协同的目标。因为相关业务在定位时必须接入底图才方面工作人员做空间位置的判断。



其典型功能如:

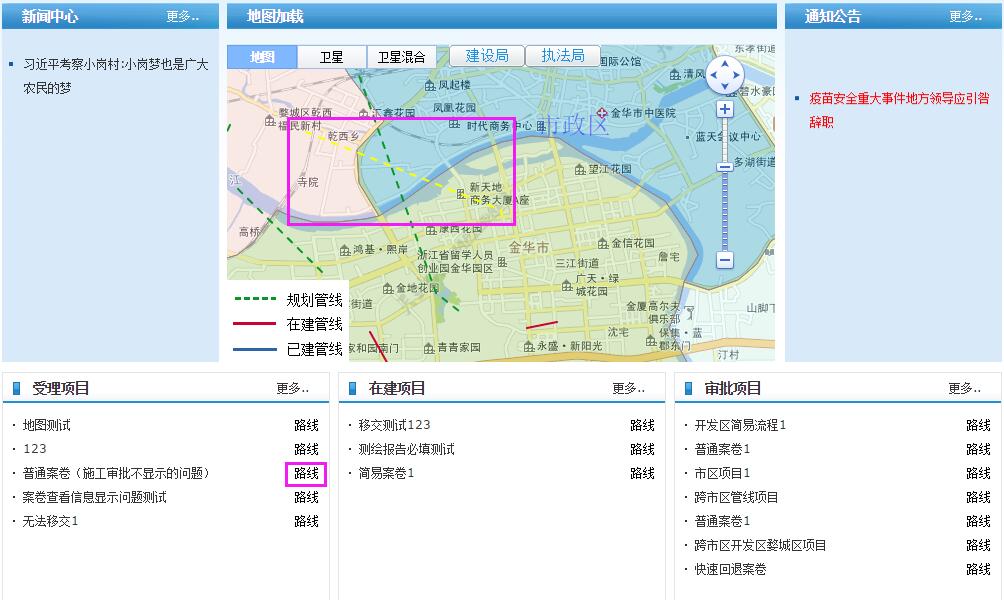

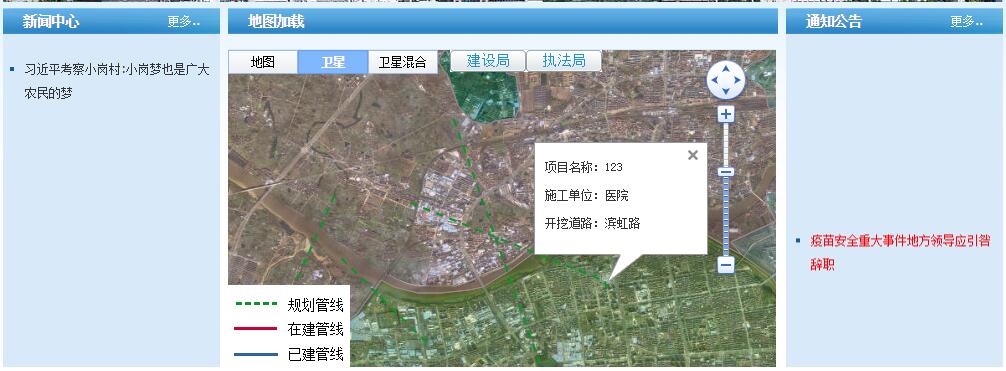

施工路线定位;

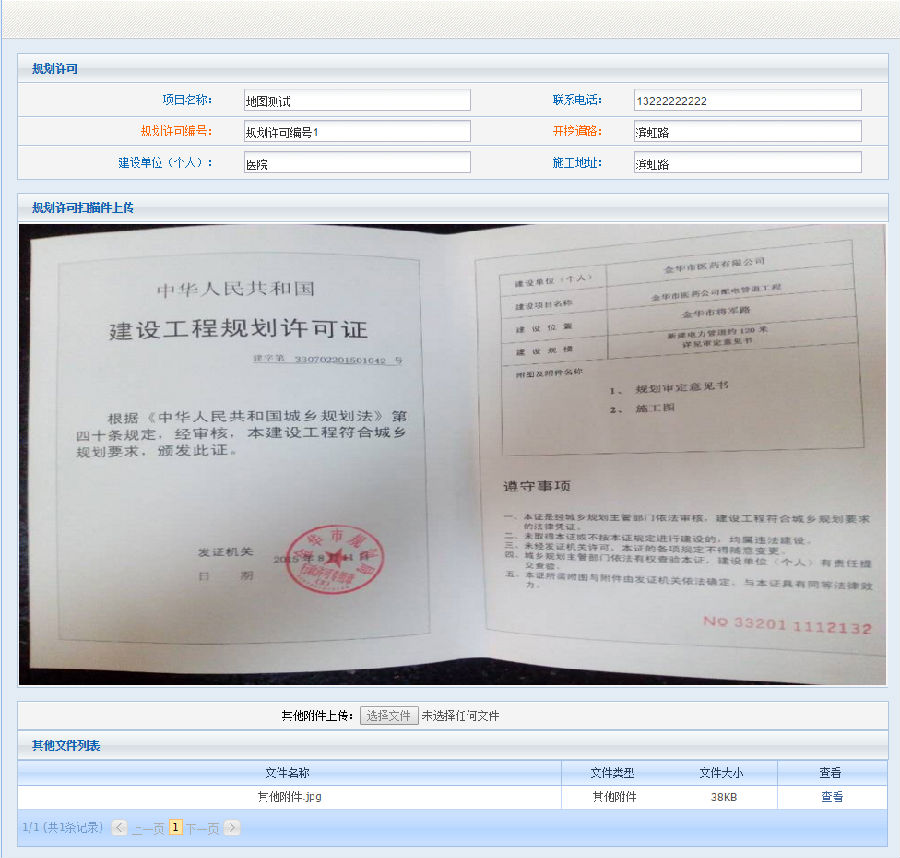

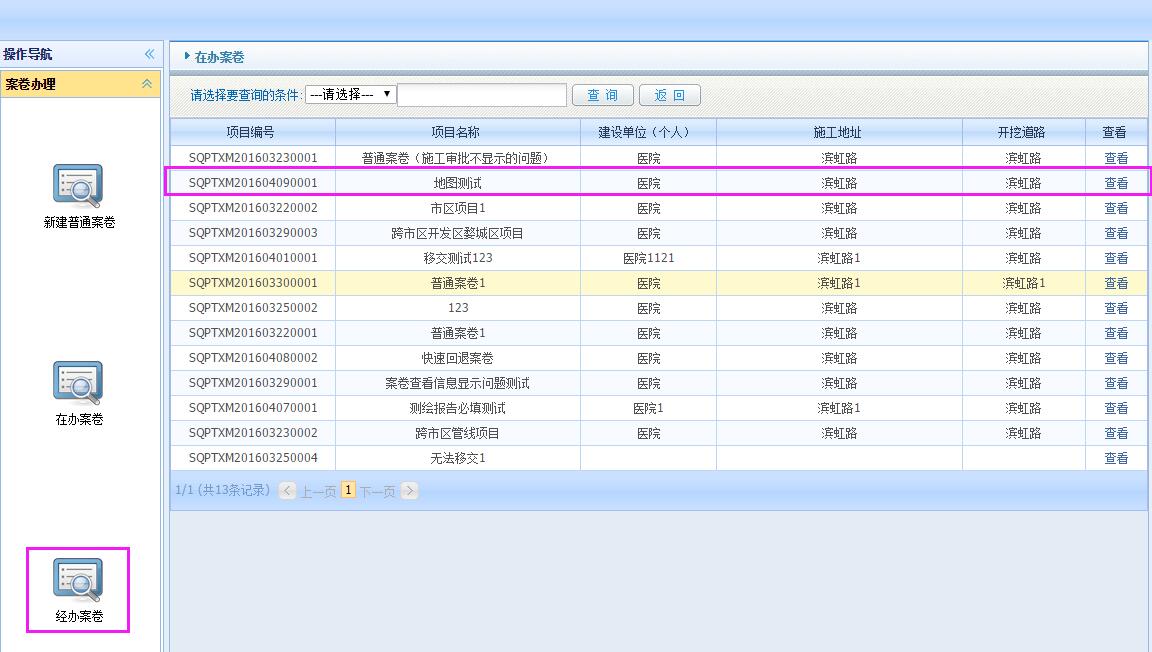

项目案卷的新建、审批、移交、归档等;

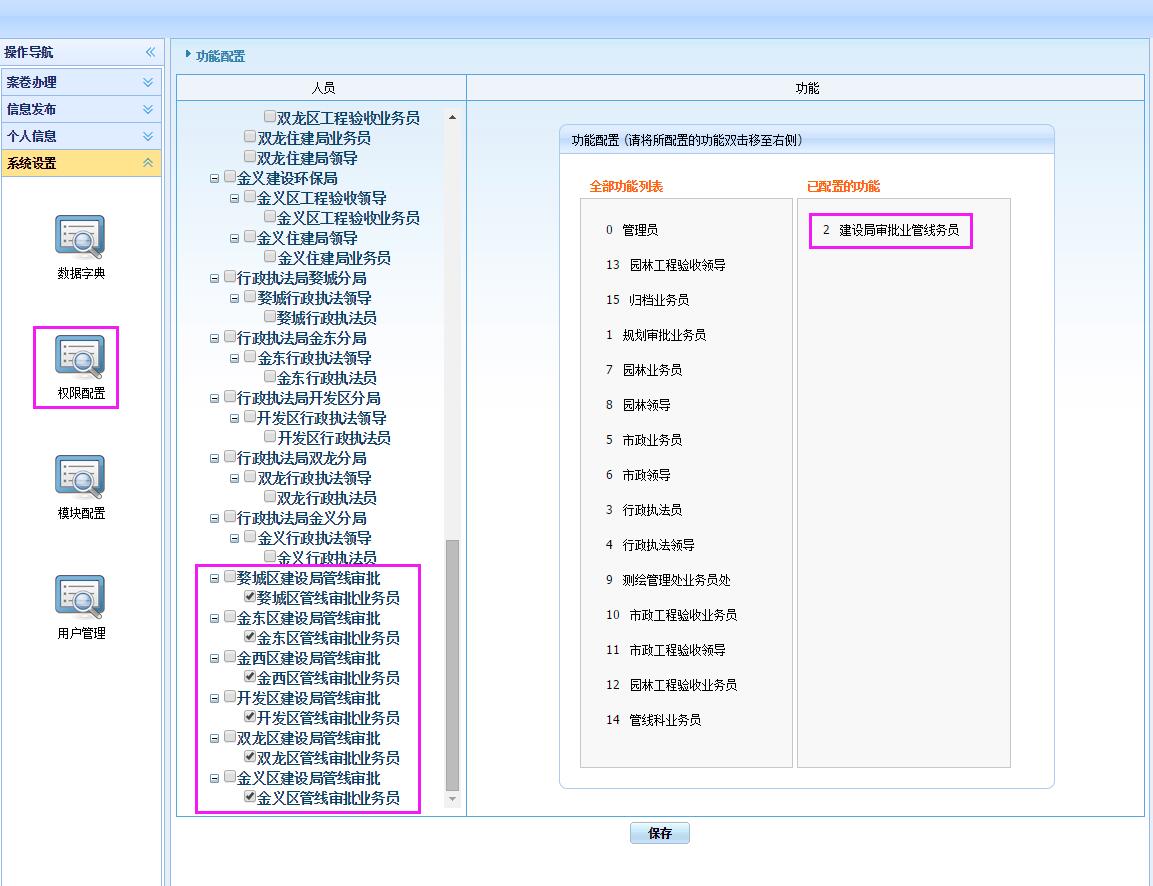

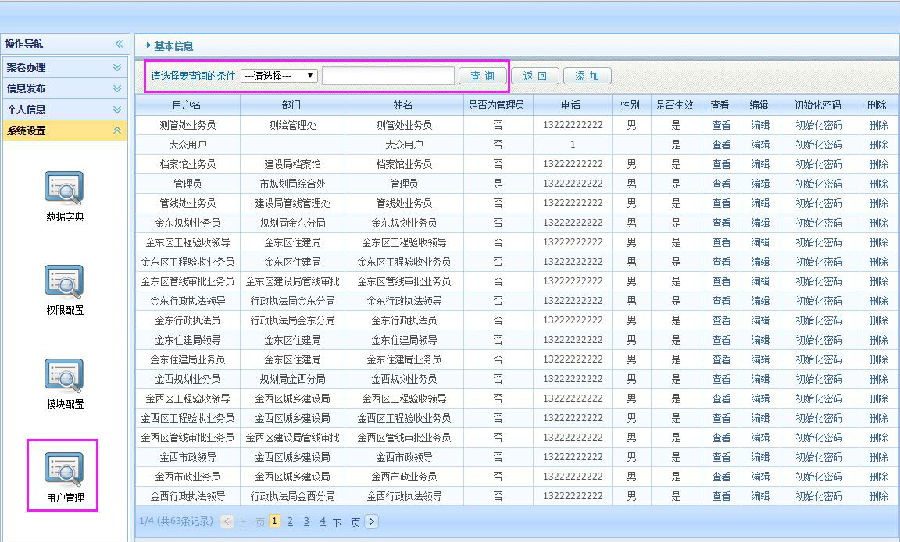

由于涉及到众多不同类型的用户,所以用户权限管理显得尤为重要,在系统中可以对不同的用户、不同的攻动能模块之间建立精确的对应关系。




3.4.   移动端管控一体化系统典型功能

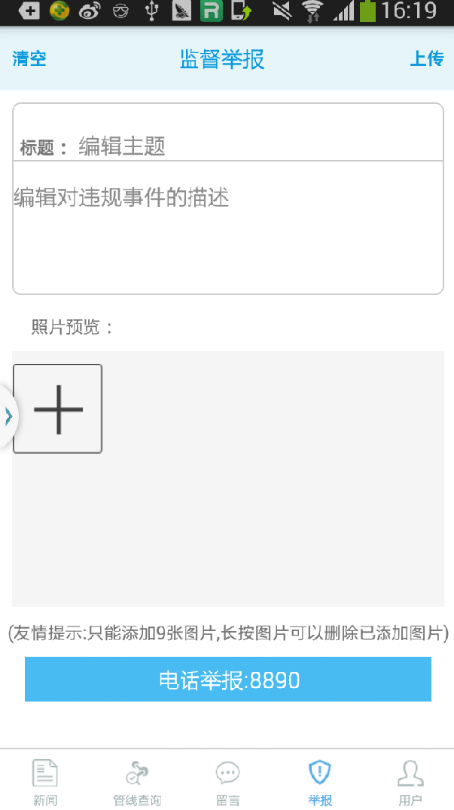

管控一体化相关工作中,移动端承担了重要角色,由查询模块、新闻模块、留言模块、举报模块、用户信息模块组成。

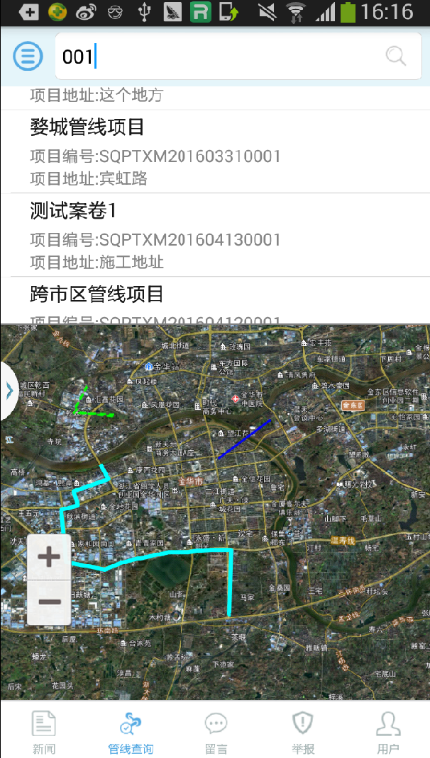

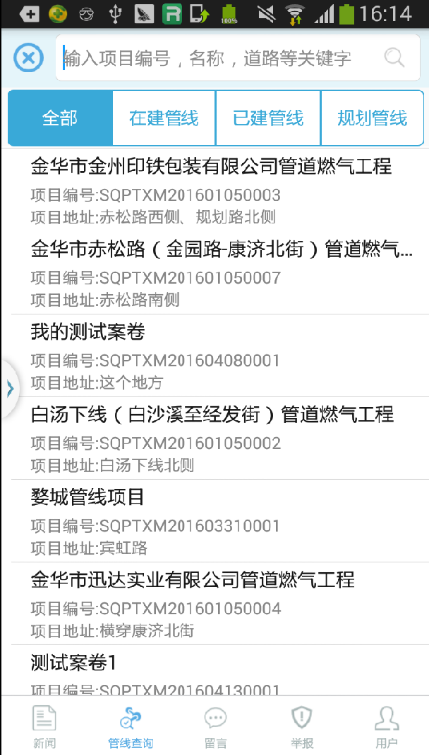

管线项目状态查询功能可以通过页面搜索栏展示如下图所示的“在建、已建、规划”三种状态相关项目。

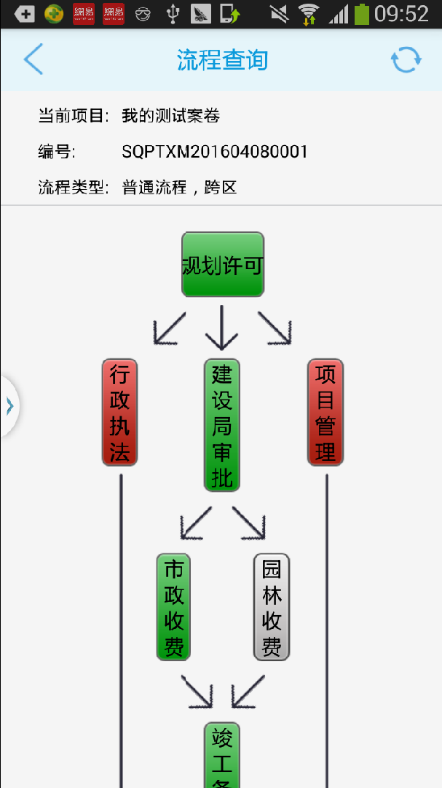

在项目流程查询功能中可以查看到的制定业务流程的状态信息



绿色表示该节点已经通过,红色表示该节点正在审批,白色表示该节点还没有开始。点击已经审批过的节点,就可以看到该节点的具体信息,如下图所示,含有图片以及文字描述。

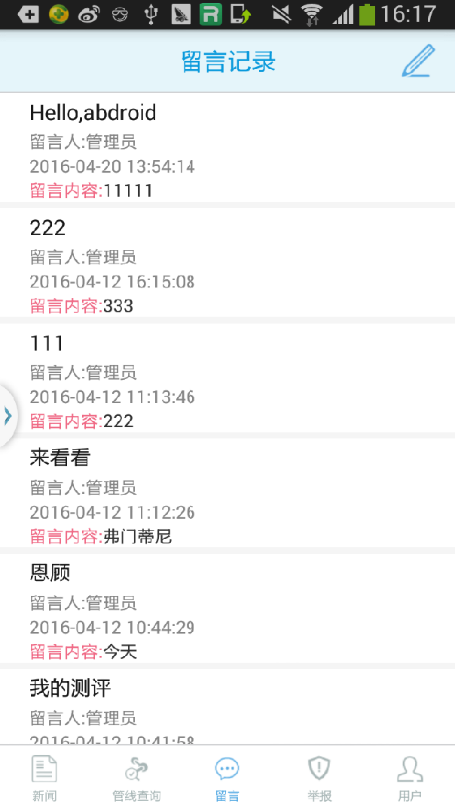

在留言界面,可以实时查看当前所有留言信息以及管理员回复信息,点击右上角“铅笔”图标,便可以进行留言,如下图:







4.结束语

该系统的顺利实施,实现了金华市地下管线项目全生命周期业务在多个政务部门之间的流程监控及业务状态查询。使各个政务部门都能清晰的看到经办管线项目的来龙去脉,保障每个管线项目的竣工测绘成果数据都能及时更新到全市的管线现状数据库中,保障了管线现状数据库的现势性和准确性;通过违规项目的施工单位进行统计分析并建立征信记录,可以有效提高后续管线项目的建设质量。

对于管线施工单位,噶爱系统可使其减少现场递交材料的次数,并可便捷地看到项目的审批进度,对施工过程心里有底,涉及危险管线时可得到监管部门的现场提醒和指导,有效防止开挖导致的管线事故,保障现场人员安全,减少因事故带来的经济损失、法律责任。

该系统对社会公众提供方便的查阅相关的法律法规、办事流程的功能,使公众对各类管线施工享有一定的知情权、在发现违法施工时可及时监督举报,实现了管线施工过程的全民监管。
