MS100
北斗监测站
【高精度】毫米级监测
●北斗二号+北斗三号联合六频解算，毫米级精度，定位性能更优更稳定
●采用大气误差削弱分离技术，实现无基站CORS及单站20km长基线毫米级监测
●基于芯片级的LMS前端高精度解算技术
●采用大气误差削弱分离技术，实现无基站CORS及单站20km长基线毫米级监测
●基于芯片级的LMS前端高精度解算技术
【预警快】云端协同
●“卫星定位+惯性导航”联动多引擎融合技术Hi-MEF（Multi Engine Fusion），实现秒级形变探测

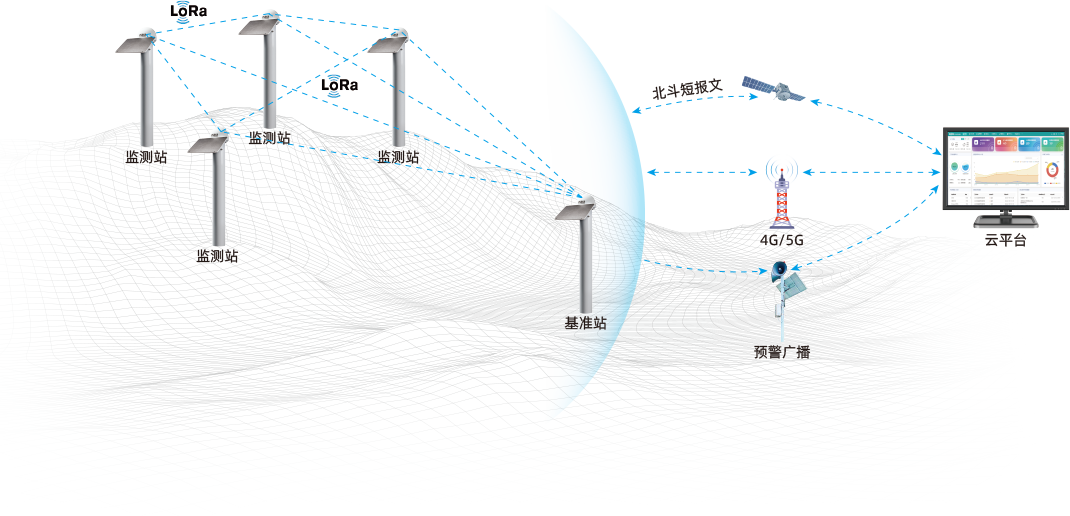

●云+端协同实时通信，LoRa自组网前端解算、云端联动多方式秒级预警
●前端实现毫米级高精度监测，依托移动网络与北斗短报文双通信，数据实时上报云平台，云端一体化监测全局掌控
●云+端协同实时通信，LoRa自组网前端解算、云端联动多方式秒级预警
●前端实现毫米级高精度监测，依托移动网络与北斗短报文双通信，数据实时上报云平台，云端一体化监测全局掌控
【高稳定】减少漏报、拒绝误报
●合金双屏蔽内外干扰，算法融合全新惯导技术，准确识别，拒绝误报
●大电池，百天超长续航，无惧极端天气/事件造成断电断网
●滴水檐设计精准导流，鱼骨槽错位设计主动排水，IP68稳战野外风雨
●大电池，百天超长续航，无惧极端天气/事件造成断电断网
●滴水檐设计精准导流，鱼骨槽错位设计主动排水，IP68稳战野外风雨
【易安装】高度集成
●集成通讯+供电等模块于一体，整机重量3kg，告别机箱、太阳能板、蓄电池等设备单独搬运烦恼，降低系统安装难度，减少对施工现场的破坏，有效保护环境
●简化立杆设计，一放一拧侧面安装，3分钟即可完成，施工效率提升80%
●蓝牙现场随心配置，十项工况数据实时上报、4G远程无忧运维
●简化立杆设计，一放一拧侧面安装，3分钟即可完成，施工效率提升80%
●蓝牙现场随心配置，十项工况数据实时上报、4G远程无忧运维
资料下载
广西百色地质灾害监测普适型监测设备应用
广西壮族自治区2024年计划在百色市新建87处地质灾害监测台站，对已建的119处地质灾害监测台站部分设备进行升级，对已建的134处监测站点开展运维。受客户委托，中海达承担了该项目的建设及施工工作。结合客户提供的地质灾害隐患点设计方案，中海达在广西百色地灾隐患点安装GNSS地表位移、裂缝、倾角加速度、雨量计、泥水位计以及预警广播等6类普适型监测设备，位移、裂缝、振动等监测数据通过4G网络传输到广西壮族自治区地质灾害监测预警管理平台，经平台自动分析、综合研判，发布预警信息，实现对隐患点的24小时全天候动态监测和险情预警预报。
广东省广州市某国道公路边坡安全监测应用
本项目位于广东省广州市，旨在提升国省道公路边坡的安全监测能力，以应对雨季水毁和塌方等地质灾害。中海达提供基于北斗高精度定位及多种传感器的智能监测方案，实时采集数据并传输至云平台，实现全天候监测和预警。项目包括踏勘、设备安装和调试，成功在50余个监测站实现实时监测，显著提高防灾能力和巡检效率，降低企业成本。中海达将在交通行业持续推动北斗技术的应用。
广西某高速公路边坡地表位移监测项目
中海达广西某高速公路边坡地表位移监测项目，由于整个公路沿线深路堑高边坡众多，地质条件复杂。受当地亚热带季风气候的影响，长时间的降雨使得公路高边坡的结构易于发生破坏，影响施工及运营安全。为此，该高速公路运营单位在公路高边坡安装GNSS地表位移自动监测设备，实时监测边坡地表变形情况，以确保高速公路施工及运营安全。
广东省部分长大桥健康监测中的应用
在此次桥梁健康监测系统建设中，长大桥主梁动挠度监测由原来的多传感器更换为北斗高动态监测；同时，桥塔偏位与锚定位移也均更换为北斗高精度定位监测。中海达凭借丰富的北斗行业应用经验，为此次桥梁健康监测系统建设提供北斗设备与北斗定位技术。
贵州电网输电线路杆塔倾斜、滑坡体位移监测
贵州省地处云贵高原，崩塌、滑坡、泥石流、地裂缝、地面塌陷等地质灾害频发。为最大限度地避免和减轻地质灾害造成的损失，贵州电网公司希望引进北斗高精度定位技术用于监测输电线路的杆塔倾斜、滑坡体位移等状况，提升输电线路地质灾害防治能力。
河南省地质灾害监测普适型监测设备应用案例
项目要求因隐患点分散在洛阳市和信阳市多地，且各隐患点之间相隔较远，监测设备的运输、安装、调试及运维施工难度较大且监测精度需达到毫米级，并保证设备在线率达到95%以上，并要实时采集和传输各类监测数据到河南省地质灾害监测预警管理平台。中海达根据客户要求，承担了河南省洛阳市和信阳市的地质灾害监测台站建设任务，新建70余处地质灾害监测台站，共计443台（套）监测设备。
西藏桥梁安全监测项目
中海达受客户委托，承担该项目部分建设及施工工作，负责建设内容包括GNSS设备的安装和平台数据对接。五座桥梁涵盖梁桥、斜拉桥和悬索桥等桥型。GNSS基点和测点安装基础包括原土地基和混凝土基础，测点主要位于各桥梁的主梁和塔顶上，基点设置在大桥桥台附近坚固的地基上。为客户构建了桥梁自动化安全监测系统，并接入了西藏省级监测平台和部级长大桥梁结构健康监测数据平台。
设备参数
MS100 北斗监测站技术参数 | |
信号跟踪 | BDS：B1I、B1C、B2I、B2a、B3I、B2b |
可选配全星全频 | |
定位精度 | 静态解算精度： |
动态解算精度： | |
MEMS | 加速度范围：三轴±2000mg，精度范围：±1mg；倾角：三轴±90°，精度：±0.1°；方位角：1° |
数据格式 | 差分电文：RTCM3.2、RTCM3.x，定位：NMEA-0183 |
协议格式 | MNR V1.0.3(MQTT)、ZHD-IMS 2.0(MQTT)、TCP/IP Client、Ntrip Server、Ntrip Client |
无线通信 | 2G/3G/4G/5G/NB-IoT/BLE/LoRa/卫星 |
指示灯 | 卫星指示灯、电源指示灯、4G指示灯、LoRa指示灯 |
用户卡 | 2个Nano SIM卡 |
接口 | 1个10芯航空接口（含电源输入、输出接口，RS232、RS485接口） |
配置方式 | 云平台远程+BLE蓝牙APP |
电源 | 输入：DC 12V，范围：9～20VDC |
输出：DC 12V@500mA max | |
太阳能板功率：10W | |
MPPT充电管理 | |
标准模式(长链接)：145mW | |
内置电池：7.2V/38 Ah（锂亚电池） | |
物理特性 | 尺寸(长*宽*高)：335*328*234mm |
重量：3.0kg | |
环境特性 | 工作温度：-40℃～+75℃ |
存储温度：-40℃～+85℃ | |
盐雾：交变盐雾96h | |
防护等级：IP68 | |
