行业现状

随着现代化城市的发展，近年来国内高层地基与铁路地基的大量兴建，在现代化的工程施工中存在工作量大、工期紧、质量要求严格、环境保护要求高等情况，传统软基处理中的桩机施工面临施工环境受限、人工成本大，过程把控难的难题。

方案综述

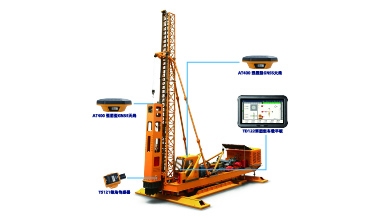

中海达桩机智能引导系统，基于载波相位观测的实时动态差分定位技术，采用双天线高精度北斗定位技术方案，通过导入设计数据，可实现桩位信息数字化、图像化导航，引导操作手进行实时准确的桩位校准与打桩施工。业主方、施工方与监理方通过后台桩基施工管理云平台和手机APP，可随时随地查看打桩进度和完成情况，全面高效管理施工项目。

中海达静压力桩机智能引导系统

中海达CFG桩基施工管理系统

中海达锤击桩施工管理系统

中海达强夯机施工管理系统

应用场景

水上打桩；
陆地光伏打桩；
房建打桩；
铁路桩机打桩；
公路路基打桩；
机场地基处理施工。

方案优势

类别	传统施工	中海达桩机智能引导系统
桩点放样方式	人工使用测量工具逐一放样	驾驶室平板显示每个桩点及桩点位置信息
放样工具	经纬仪、皮尺、全站仪、棱镜、全站仪	将各设计桩点坐标导入平板，打桩软件与手机APP自动显示，无需人工放样
定位精度	5-15CM	±3CM
打桩方式	需配备一名地面指引人员，为操作手指引桩机行动方向，配合操作手个人经验施工	高精度卫星定位，平板实时显示当前车辆与桩点位置信息，施工过程数据实时展示，智能打桩软件操作简便
限差提示	人工观测提示	智能语音提示加软件显示颜色变化双重提示确保打桩精度
施工信息展示	纸质文档记录施工结果数据，施工情况人为统计，无施工过程数据，桩位精度需要后期测量得出	作业信息实时回传，可随时随地查看施工成果，自动进行项目施工信息统计，自动生成施工记录表、竣工图
受影响因素	天气、人员、气候	全天24小时全天候施工
人工成本	4人一组，一天25套桩	2人一组，1天50套桩
功能拓展	无	产品用途多样化设计，即可适用于驾驶室施工引导，同时兼备RTK功能

应用案例

沪渝蓉高铁智能施工项目

沪渝蓉高铁项目拟为投入到施工现场的所有机械加装施工管理系统，对所有标段桩基施工（CFG）信息化管控与辅助施工，以专业的技术指导和培训服务，达到业主、监理、标段、班组协同高效作业、确保施工质量的智能施工状态，从而进一步便利人民群众出行，加速构建沿江绿色综合交通运输体系，对服务支撑长江经济带高质量发展具有重要意义。

成自铁路桩机施工管理

成自高速铁路是中国四川省境内一条连接成都市与自贡市的高速铁路,中海达北斗桩机智能施工管理系统，基于载波相位观测的实时动态差分定位技术，采用双天线高精度北斗定位技术方案，通过导入设计数据可实现桩位信息数字化、图像化导航，引导操作手进行实时准确的桩位校准与打桩施工。

新疆某矿山民爆企业智能化矿山钻机引导系统应用

受新疆某矿山民爆企业客户委托，为其在矿山作业遇到的难点提供智能化矿山机械控制相关解决方案。通过智能化管理和高精度定位技术提升钻孔作业的效率与安全性。中海达钻机引导系统集成了北斗高精度定位、实时监控和数据统计等多项先进技术，实现从任务下发到作业完成的全流程管理。
