HDS101/102多维监测仪
HDS101/HDS102
多维监测仪
HDS101/102多维监测仪
集三轴倾角、加速度、裂缝计、太阳能板、电池与多模通信模块于一体的高度集成化智能监测产品，真正实现 “一机多测、一站多能”。产品既能显著减少设备布设数量、降低工程建设与后期运维成本，又能实现多源数据融合分析，为地质灾害、结构安全等场景的综合研判与预警决策提供稳定可靠的数据支撑
超低功耗、断点续传
•单锂亚电池供电可连续运行4年以上
•搭配太阳能板的双供电系统可满足长期在线监测需求
•支持断点续传功能，网络恢复后自动补传中断期间的数据，保障数据链路的连续性与完整性
•搭配太阳能板的双供电系统可满足长期在线监测需求
•支持断点续传功能，网络恢复后自动补传中断期间的数据，保障数据链路的连续性与完整性
灵活通信、预警联动
•融合4G/BLE/LoRa多种通讯
•适配不同网络环境与传输距离要求
•内置边缘计算能力，支持本地数据预处理、阈值触发加密采集和本地联动告警，提升响应时效
•适配不同网络环境与传输距离要求
•内置边缘计算能力，支持本地数据预处理、阈值触发加密采集和本地联动告警，提升响应时效
规范合规、工业级防护
•符合《地质灾害专群结合监测预警技术指南》、《公路自然灾害监测预警系统技术指南（试行）》等要求
•工业级设计标准防震、防冲击、防摔
•可达IP67防护等级
•工业级设计标准防震、防冲击、防摔
•可达IP67防护等级
资料下载
贵州电网输电线路杆塔倾斜、滑坡体位移监测
贵州省地处云贵高原，崩塌、滑坡、泥石流、地裂缝、地面塌陷等地质灾害频发。为最大限度地避免和减轻地质灾害造成的损失，贵州电网公司希望引进北斗高精度定位技术用于监测输电线路的杆塔倾斜、滑坡体位移等状况，提升输电线路地质灾害防治能力。
某油气管线跨越桥梁以及桥上油气管道监测项目
受客户委托，中海达承接了该项目油气管线中三座跨越桥梁以及桥上油气管道的监测工作，针对客户数字化监测桥梁结构以及油气管道巡检需求进行方案设计并现场踏勘，通过应用中海达安全监测解决方案，该油气管线实现了跨越桥和桥上油气管道的自动化监测。
甘肃省酒泉市某露天矿边坡安全监测项目
中海达受客户委托，对甘肃省酒泉市某露天矿山进行边坡自动化监测系统，分别于2022年8月、2024年3月为该露天矿完成边坡自动化监测系统建设（一期）及增补、联网项目建设（二期），并为企业实现企业―省级矿山安全监管监察部门―国家局数据互联互通。
智能防线 | 中海达甘肃某公路边坡安全监测案例
根据客户单位需求，中海达提供完整的公路边坡安全监测解决方案。在甘肃某公路边坡布设百余套“北斗+多传感融合”技术的自动化监测设备，针对复杂地质条件和频繁降雨的公路边坡进行24小时安全监测。该项目作为国内公路边坡监测试点，结合高精度定位、倾角加速度、深部位移等多传感系统，建立了全面的监测与预警体系，有效提升了公路运输安全。通过该技术方案，甘肃国省干道边坡安全监测能力显著增强，为今后全国范围内的地质灾害防治提供了新思路和方法。
陇川县麻栗坝水库工程监测系统项目
陇川县麻栗坝水库工程监测系统项目，监测内容有坝体表面形变、雨水情等。监测设备有GNSS接收机、雨量计、视频等。
张家界至桑植高速公路边坡监测项目
项目位于湖南省西北部的张家界市，每年雨季受持续降雨或短时强降水等恶劣天气影响，辖区张桑(张家界至桑植)高速公路的边坡会发生不同程度的水毁。为此，张桑高速公路管理局急需加强高速公路边坡监测，提升高速公路防灾减灾能力，以保障高速公路运营安全。
2023年广州地质灾害风险点及新增隐患点专业监测设备建设项目
广州市地质调查院为进一步提高地质灾害应急处置水平，继续扩大地质灾害专业监测预警范围，建立健全地质灾害综合防治体系。开展了2023年地质灾害风险点及新增隐患点专业监测设备建设项目，中海达为该项目提供完整的监测服务方案，通过地质灾害监测设备（倾角加速度计、土壤含水率传感器、雨量计和视频监控设备）采集到的监测数据传输至地质灾害监测预警管理平台，经平台自动分析研判，发布预警信息，实现了地质灾害隐患点的全天候、全方位、高精度的监测预警。
江西彰湖水库大坝安全监测项目
中海达为江西省新余市分宜县彰湖水库提供雨水情及大坝安全监测解决方案，该方案依托三维建模、数字孪生、物联感知等技术，通过实时获取水库的渗流、渗压、水位、降雨量、表面位移等信息数据，并叠加真实的三维模型，实时分析水库的整体稳定性状况。同时，借助AI视频监控联动，及时确定和排除水库安全风险，为水库安全运行管理提供科学的数据支撑，帮助水库建设智能安全评价、实时监测预警、预警预案的实时联动、无人智能化管理体系，全面提升水库信息化管理水平。
新疆车尔臣河大石门水利枢纽工程地基InSAR高边坡监测
位于新疆巴音郭楞蒙古自治州境内的车尔臣河大石门水利枢纽工程自建成以来，下游左岸的陡峭悬崖经常有落石。一旦左岸的高边坡滑坡垮塌，将直接危及人员、大坝、下游发电厂房的安全。为此，大石门水利枢纽工程急需对左岸的高边坡进行监测，实时监测高边坡位移情况。
柘溪水库大坝监测系统项目
柘溪水库修建于上世纪五十年代，位于湖南省安化县资水中游，自坪口入境安化，下临柘溪电站大坝，是一座集发电、防洪、灌溉和旅游于一体的大型水库，总库容35.7亿立方米，水面面积85平方千米。库区受益总人口达37.7万人，对保障和改善居民生活用水，防洪发电等起到重要作用。2022年春节前，柘溪水库的近岸边坡及建筑挡墙出现明显裂缝。当地技术支撑单位现场勘察认定有较大隐患，水库管理单位决定快速部署自动化监测手段，以保证水库大坝安全运行和库区人民生命财产安全。
河南省地质灾害监测普适型监测设备应用案例
项目要求因隐患点分散在洛阳市和信阳市多地，且各隐患点之间相隔较远，监测设备的运输、安装、调试及运维施工难度较大且监测精度需达到毫米级，并保证设备在线率达到95%以上，并要实时采集和传输各类监测数据到河南省地质灾害监测预警管理平台。中海达根据客户要求，承担了河南省洛阳市和信阳市的地质灾害监测台站建设任务，新建70余处地质灾害监测台站，共计443台（套）监测设备。
广西贺州地质灾害监测预警
广西贺州地质灾害监测预警依托中海达地质灾害监测设备，贺州市“技防+人防”的地质灾害群专结合监测预警体系得到了进一步完善，有力地推动了贺州市地质灾害防治水平的提升，切实保障了人民群众生命财产安全。
云南普洱某地11座小型水库雨水情测报和安全监测设施建设
中海达为云南普洱某地11座小型水库进行雨水情测报和安全监测设施建设，以及配套信息化系统，将监测数据统一接入省级水利平台，完成基于小型水库雨水情测报与大坝安全监测的智能监测预警能力提升、监测数据汇聚应用、水库监测设施运行维护等业务的高质量推进。为客户消除小型水库安全隐患及提升管理效益。
广东省广州市某国道公路边坡安全监测应用
本项目位于广东省广州市，旨在提升国省道公路边坡的安全监测能力，以应对雨季水毁和塌方等地质灾害。中海达提供基于北斗高精度定位及多种传感器的智能监测方案，实时采集数据并传输至云平台，实现全天候监测和预警。项目包括踏勘、设备安装和调试，成功在50余个监测站实现实时监测，显著提高防灾能力和巡检效率，降低企业成本。中海达将在交通行业持续推动北斗技术的应用。
江西省新余市鹄山水库安全监测
江西省新余市的鹄山水库，1972年建成，总库容1203.3万方，为中型水库工程规模。经江西省水利科学研究院鉴定，鹄山水库安全类别为三类坝，需要进行除险加固。项目需要建立大坝安全监测系统，以筑牢水库安全防线。此次项目的设备供应及施工全部由中海达承建。
广西某高速公路边坡地表位移监测项目
中海达广西某高速公路边坡地表位移监测项目，由于整个公路沿线深路堑高边坡众多，地质条件复杂。受当地亚热带季风气候的影响，长时间的降雨使得公路高边坡的结构易于发生破坏，影响施工及运营安全。为此，该高速公路运营单位在公路高边坡安装GNSS地表位移自动监测设备，实时监测边坡地表变形情况，以确保高速公路施工及运营安全。
湖南省某市小型水库除险加固项目
湖南省某市在2022年全面开展小型水库除险加固项目，中海达负责该县32座水库(其中小(1)型8座、小(2)型24座)，包括13座小型水库大坝安全监测和32座小型雨水情测报设施建设。

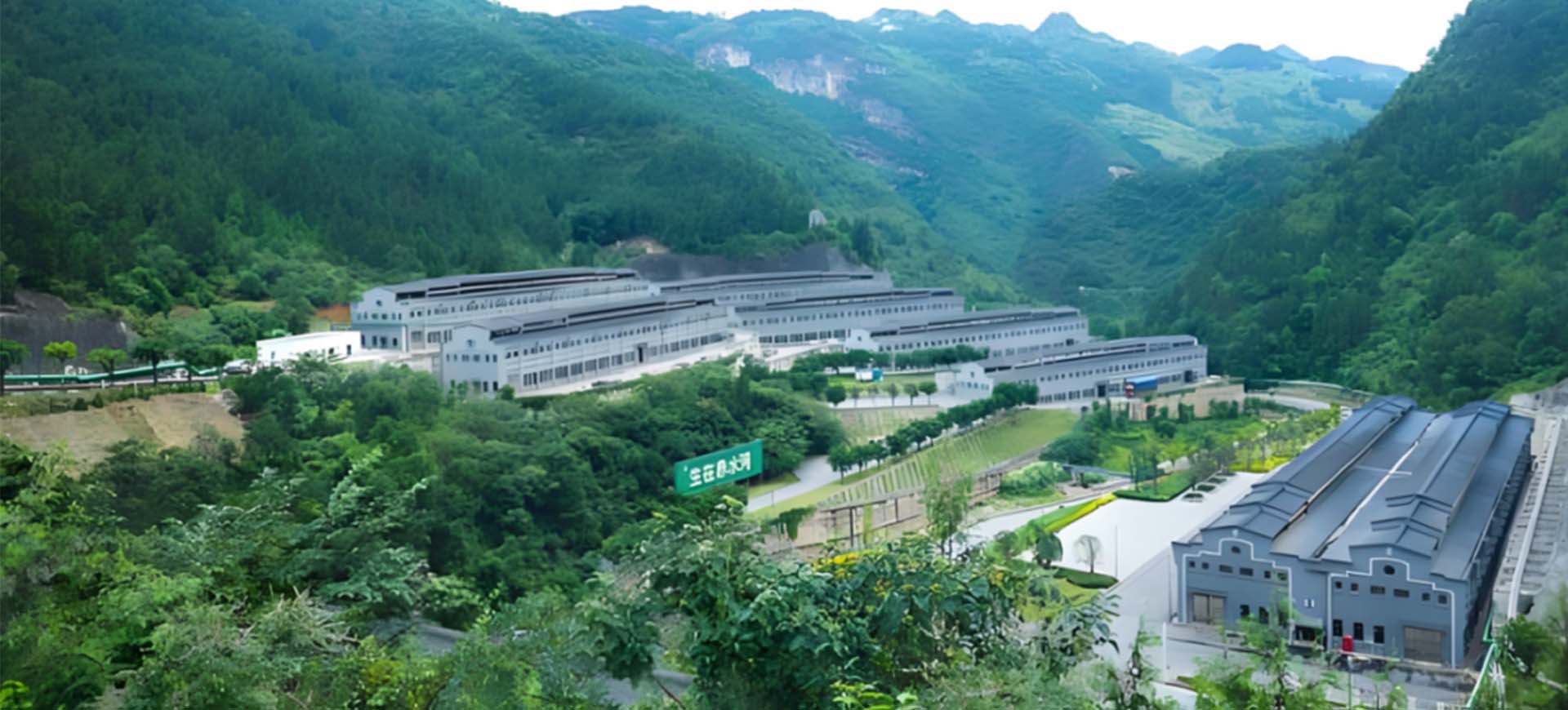

四川泸州某酒厂边坡自动化实时监测预警体系建设应用
本项目位于四川省泸州市赤水河岸，以酱香型白酒而闻名的工业重镇。由于当地地质条件复杂，岩体破碎、地形坡度陡峭，易发生滑坡、崩塌、泥石流等地质灾害，直接影响该酒厂生产安全。受客户单位委托，中海达承担该项目自动化实时监测预警体系建设，结合了北斗高精度定位、物联网技术和智能分析，配备了80多台监测设备，实现24小时不间断监控。系统能快速感知地质变化，及时发出预警，显著降低安全隐患，确保酒厂安全运营。通过这一科技创新，泸州酒厂不仅提升了防灾能力，也树立了行业标杆。
四川某高速公路边坡安全自动化监测建设
受客户单位委托，中海达承担该高速公路边坡安全自动化监测建设任务，针对沿线46处重点高边坡隐患点，安装500余台（套）监测设备，并将监测数据接入养护单位公路边坡安全监测平台，实现对边坡的实时监测、预警和风险管控。
湖南新型普适型地灾监测预警设备试点项目
本项目位于湖南省岳阳市，地处连云山脉与幕阜山脉交汇区，山高坡陡，地质条件复杂。项目关注的三处滑坡隐患点位于易受强降雨影响的丘陵地貌，潜在风险严重威胁坡下学校和居民的安全。为应对这一挑战，中海达受客户委托，提供了一套新型地质灾害监测预警解决方案。通过新型地质灾害监测预警设备的应用，我们将建立坚实的防灾减灾安全防线，保障人民的生命财产安全。
贵州省黔东南自治州和铜仁市地质灾害监测项目
该项目位于贵州省黔东南自治州和铜仁市，黔东南自治州15个县和铜仁市10个县的地质灾害监测任务均由中海达承担。监测项目有位移、裂缝、倾角、加速度、含水率雨量、声光报警。监测设备有GNSS接收机、雨量计、倾角计、多维监测仪、土壤含水率仪、声光报警器等
凌云全域小型水库除险加固信息化建设
中海达对本次项目采用“自治区中心”+“县级监测平台（网络版）”+“水库现地数据存储”系统架构。各个水库通过雨水情、工程视频和安全监测采集终端，完成传感器的采集、计算、存储、显示、预警，同时采用“一站多发”将数据传输汇集至市级监测平台和自治区监测平台，同时县级监测平台与自治区监测平台互联互通，形成数据备份，并做到实时校验；自治区监测平台提供给市级应用，县级监测平台（网络版）提供给各水库管理所登录查看数据。
广东省部分长大桥健康监测中的应用
在此次桥梁健康监测系统建设中，长大桥主梁动挠度监测由原来的多传感器更换为北斗高动态监测；同时，桥塔偏位与锚定位移也均更换为北斗高精度定位监测。中海达凭借丰富的北斗行业应用经验，为此次桥梁健康监测系统建设提供北斗设备与北斗定位技术。
云南省地质灾害监测项目
该项目位于云南省昭通市。监测项目有位移、裂缝、倾角、加速度、含水率雨量、声光报警。监测设备有GNSS接收机、雨量计、倾角计、多维监测仪、土壤含水率仪、声光报警器等
新疆吐鲁番黑山露天煤矿边坡监测
受客户委托，中海达为黑山露天煤矿提供矿山智能监测预警方案。该方案采用北斗技术，融合了本地边缘计算、人工智能、高精度定位算法、预警分析、大数据、物联网等新技术，涵盖了地表位移监测、应力计监测、雨量计监测等多种监测设备，解决了海量数据的高速处理、准确分析和实时预警的难题，实现了全天候、高精度、全时段的24小时在线监测，最大程度地保障了矿山安全生产。
广西百色地质灾害监测普适型监测设备应用
广西壮族自治区2024年计划在百色市新建87处地质灾害监测台站，对已建的119处地质灾害监测台站部分设备进行升级，对已建的134处监测站点开展运维。受客户委托，中海达承担了该项目的建设及施工工作。结合客户提供的地质灾害隐患点设计方案，中海达在广西百色地灾隐患点安装GNSS地表位移、裂缝、倾角加速度、雨量计、泥水位计以及预警广播等6类普适型监测设备，位移、裂缝、振动等监测数据通过4G网络传输到广西壮族自治区地质灾害监测预警管理平台，经平台自动分析、综合研判，发布预警信息，实现对隐患点的24小时全天候动态监测和险情预警预报。
云南丽江地灾监测项目
云南丽江地灾监测项目痛点：隐患点分散在丽江市四县一区的偏远地区，不同隐患点之间相隔远，隐患点数量多，中海达为此次项目471处隐患点安装了GNSS地表位移接收机、裂缝计、倾角加速度、雨量计、泥水位计、土壤含水率计以及预警喇叭等10类普适型监测设备。普适型监测设备把采集到的监测数据传输至地质灾害监测预警管理平台，经平台自动分析研判，发布预警信息，实现隐患点的24小时全天候动态监测和险情预警预报。
设备参数
产品型号 | HDS101 | HDS102 | HDS101(交通版) | HDS102(交通版) |
测量要素 | 振动加速度、倾角、方向角、状态信息等 | 裂缝宽度、振动加速度、倾角、方向角、状态信息等 | 振动加速度、倾角、方向角、状态信息等 | 裂缝宽度、振动加速度、倾角、方向角、状态信息等 |
倾角 | 量程：±90°（X、Y、Z） | 量程：±90°（X、Y、Z） | 量程：±60°（X、Y、Z） | 量程: ±60°（X、Y、Z） |
精度：±0.05° | 精度：±0.05° | 精度：≤0.5° | 精度：≤0.5° | |
加速度 | 量程：±2g | 量程：±2g | 量程：±2g | 量程：±2G |
精度：±1mg | 精度：±1mg | 精度：±0.1mg | 精度：±0.1mg | |
裂缝 | 量程：0-2000mm，可定制 | 量程：0-500mm，可定制 | ||
精度：±0.1%FS | 精度：±0.1%FS | |||
定位及方向角 | 定位精度：10m | 定位精度：10m | 方位角测量：0°～360° | 方位角测量：0°～360° |
方位角测量：0°～360° | 方位角测量：0°～360° | |||
配置方式 | 支持手机APP近场配置设备信息，距离＞10米 | 支持手机APP近场配置设备信息，距离＞10米 | 支持手机APP近场配置设备信息，距离＞10米 | 支持手机APP近场配置设备信息，距离＞10米 |
通信方式 | 支持4G/LoRa/BLE | 支持4G/LoRa/BLE | 支持4G/LoRa/BLE | 支持4G/LoRa/BLE |
通信协议 | MQTT3.1.1 | MQTT3.1.1 | MQTT3.1.1 | MQTT3.1.1 |
平均功耗 | 7.5mW | 7.5mW | 290mW | 290mW |
供电方式 | 内置太阳能+双电池 | 内置太阳能+双电池 | 太阳能+内置锂电池 | 太阳能+内置锂电池 |
电池容量 | 锂亚电池：76000mAh | 锂亚电池：76000mAh | 锂电池：17Ah@7.2V | 锂电池：17Ah@7.2V |
锂电池：2600mAh | 锂电池：2600mAh | |||
续航能力 | 单锂亚电池供电，可满足4年以上正常工作 | 单锂亚电池供电，可满足4年以上正常工作 | 阴雨天连续续航时间17天 | 阴雨天连续续航时间17天 |
唤醒模式 | 支持磁吸唤醒、触发唤醒 | 支持磁吸唤醒、触发唤醒 | 支持磁吸唤醒、触发唤醒 | 支持磁吸唤醒、触发唤醒 |
采集上传间隔 | 采样间隔：0s～24h | 采样间隔：0s～24h | 默认1Hz | 默认1Hz |
上传间隔：0s～72h | 上传间隔：0s～72h | |||
防护等级 | IP67 | IP65 | IP67 | IP65 |
循环盐雾试验 | 48H | 48H | 48H | 48H |
环境特性 | 工作温度：-20℃～+65℃ | 工作温度：-20℃～+65℃ | 工作温度：-20℃～+65℃ | 工作温度：-20℃～+65℃ |
存储温度：-40℃～+80℃ | 存储温度：-40℃～+80℃ | 存储温度：-40℃～+80℃ | 存储温度：-40℃～+80℃ | |
外形尺寸 | 长x宽x高：170*150*78mm | 长x宽x高：170*150*188mm | 长x宽x高：170*150*78mm | 长x宽x高：170*150*188mm |
主机重量 | 1169g | 2123g | 1200g | 1908g |
