HD-MAX DF
全数字双变频测深仪
申请演示


HD-MAX DF全数字双变频测深仪广泛应用于水文勘察、航道码头、疏浚等行业的水深测量工程。先 进的电路设计,可适配多个频段换能器,适应不同的测量需求。内置全新HiMAX测深仪软件,集测深、导航、数据采集、后处 理于一体,支持任意加点输出、多潮位改正、不同数据格式输出。无论在复杂水域还是2000米大水深,HD-MAX DF双变频测深 仪都能轻松完成水深测量。

数字化设计
全数字化设计,可轻松记录模拟信号和数字水深,方便回放水深数据。

记录
模拟信号
记录
数字水深

高低频结合可实时显示淤泥厚度
HD-MAX DF双变频测深仪高低频双通道同时工作,可实时显示淤泥厚度。
大屏高清设计


17〞大钢化玻璃屏幕

高像素设计



可扩展性强
可外接不同传感器设备,提供VGA接口,支持多终端显示。
模拟信号与数字水深叠加
轻松判别假水深。

资料下载
产品彩页
HD-MAX DF双变频测深仪彩页
2022-03-31
操作手册
HD-MAX DF双变频测深仪说明书
2022-04-24
专用软件
HiMAX测深仪软件V2.0.0
2022-04-24
×
设备参数
HD-MAX DF双变频测深仪
工作频率高频100kHz~1MHz;低频10kHz~50kHz
最大发射功率400W@200kHz
1200W@24kHz
测深范围0.15~300m@200kHz
0.8~2000m@24kHz
1~4000m@12kHz
测深精度±1cm+0.1%h,分辨率1cm@200kHz
±10cm+0.1%h,分辨率10cm@24kHz
±18cm+0.1%h,分辨率18cm@12kHz
声速调整范围1370~1700m/s
最大Ping率30Hz
数据输出格式标准NMEA, DESO 25,   ODOM, Knudsen,Bathy,Echotrac,中海达
CPU1.92GHz,四核( Win7 系统 )
内存2GB
硬盘128G   SSD固态硬盘
显示屏17英寸,分辨率1280×1024@60Hz

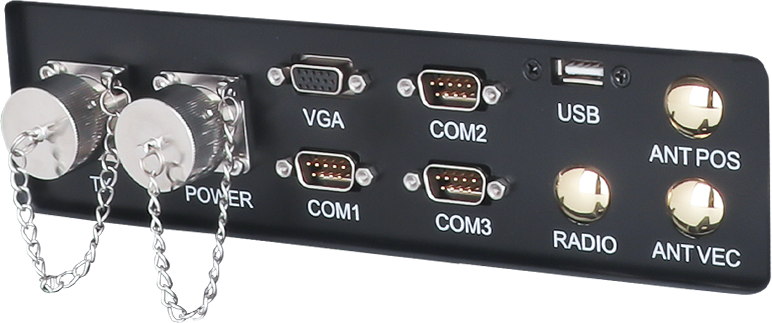

外接端口RS-232*3,USB*4,电源接口*1,换能器接口*1
VGA接口一个VGA端口,用于分屏显示
电源10~30VDC或220VAC
功耗80W
工作温度-20℃~70℃
重量9.5kg
外形尺寸480mm×360mm×110mm
主机外壳材质ASA塑料
内置软件HiMAX测深仪软件
