航道疏浚水深测量-双变频测深仪

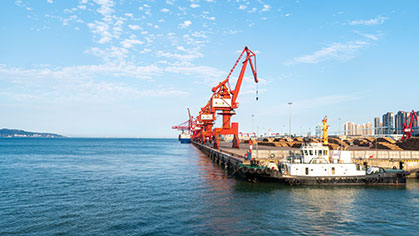

行业背景

随着国家海洋强国战略的推进和海洋经济的蓬勃发展,我国对海洋测量设备国产化提出了迫切的要求。目前,我国海洋测绘软硬件装备主要依赖进口,国产化程度低,严重影响我国海洋测量技术发展和信息安全。在测深领域,国产便携式双频测深仪普遍存在低频测淤效果差,中深水测深能力不足的问题。中海达于近日推出了自主研发的重磅产品——HD-MAX DF双变频测深仪,聚焦于高含沙量水域、大水深以及疏浚测淤等相关行业测量,能较完美地解决国内工程用户的痛点。

解决方案

使用中海达 HD-MAX DF双变频测深仪配合使用配套的全新HiMAX 测深仪软件,采用先进的电路设计,可适配多个频段换能器,能轻松适应不同的水深测量需求。与HD-MAX单频测深仪相比,HD-MAX DF双变频测深仪增加了低频工作部分。低频声波发射能量更大而且在传递中衰减小,穿透能力更强,最大深水可达2000米,能高效获取更深处的水底地形。除了大水深测量,在浅水处,HD-MAX DF双变频测深仪高低频双通道同时工作,通过高低频水深差值可计算出淤泥厚度,进而可评估河道或水库等清淤的工程量。

作业流程:
1.定位设备安装调试:安装K20高精度分体式GNSS接收机及天线。

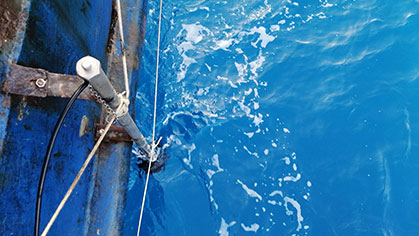

2.双变频测深仪安装调试:换能器与测杆固定,测杆与测量船固定,设备安装调试。
3.设备安装调试一切就绪后,随着测量船到达目标水域,中海达HD-MAX DF双变频测深仪能同时发射高低频采集海底回波信号,实时测量水深。

方案优势

1. 大水深测量:单波束高频测深仪,测深最大范围为300m左右。HD-MAX DF双变频测深仪利用低频声波发射能量大且传递中衰减小的特性,最大水深可达2000m;

2. 疏浚测淤:浮泥(淤泥)的存在,给航道适航水深的确定带来了不小的困难。双频测深仪作为一把测淤利器,高低频结合可提供水底地形和淤泥厚度,对指导维护港口/航道疏浚有着重要意义;

3. 高含沙测量:高含沙量水域如黄河,含沙量可达3~35kg/m3。高频声波无法穿透水中泥沙,低频声波可穿透水中大量泥沙,获取水底地形;

4. 高航速测量:HD-MAX DF双变频测深仪最高Ping率可达30Hz,支持高航速测量。船速10.6节(测试船的最大航速),水深10~40米不等,在测量船全速前进下回波稳定且无二次回波、杂波的出现。
